220kv变电站电气试验项目

责任编辑： 人气： 发表时间：2024-03-26 09:19:21

• 220kv变电站电气试验是对变电站内电气设备进行的一系列测试、检查和维护工作，旨在确保设备的性能良好、安全可靠。这些试验是变电站运行和维护的重要组成部分，对于预防设备故障、提高系统稳定性和可靠性具有重要意义。
        电气试验通常包括以下几个方面：
       1、绝缘试验：用于检查设备的绝缘性能，包括绝缘电阻测试、耐压试验等。这些试验可以检测设备的绝缘强度是否满足要求，以及是否存在潜在的绝缘缺陷。
       2、特性试验：针对设备的特定性能进行测试，如变压器的变比测试、断路器的特性测试等。这些试验有助于了解设备的运行特性，确保其符合设计要求。
       3、局部放电检测：用于检测设备内部的局部放电现象，以预防潜在的绝缘故障。局部放电检测可以帮助及时发现并处理设备内部的隐患，提高设备的使用寿命。
       4、回路电阻测试：测量电气设备的回路电阻，以确保设备的导电性能良好，避免因接触不良或线路老化等问题导致的故障。
       在进行电气试验时，需要遵循严格的操作规程和安全措施，确保试验过程的准确性和操作人员的安全。同时，试验人员需要具备相关的专业知识和技能，能够正确理解和使用试验设备，准确判断试验结果。
       电气试验的周期和频率应根据设备的实际情况和运行要求进行确定。一般来说，对于关键设备和重要回路，应定期进行电气试验，以确保其性能稳定可靠。此外，在设备检修、更换或改造后，也需要进行相应的电气试验，以验证设备的性能是否符合要求。通过电气试验，可以及时发现并处理设备的潜在问题，预防事故的发生，提高电力系统的安全性和可靠性。因此，在220kv变电站的运行和维护中，电气试验是一项非常重要的工作。

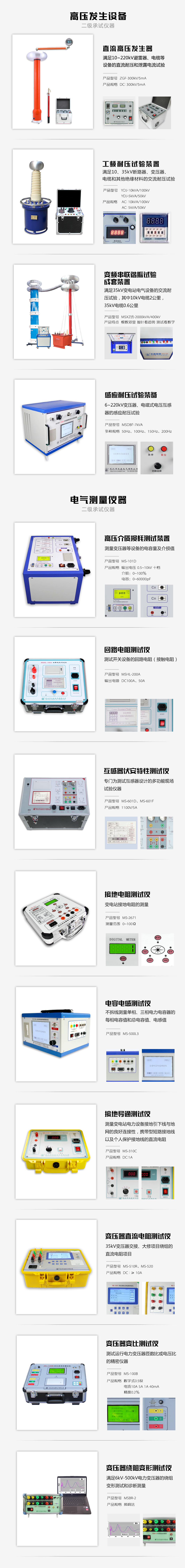

  220kv全套变电站电气试验设备清单如下：


  设备类别	机具设备名称	单位	数量	规格	推荐型号
  一、高压发生设备	直流高压发生器	套	1	dc : 250kv / 5ma	zgf-300kv/5ma
  	工频耐压试验装置	套	2	ac : 10kva / 100kv	ydj-20kva/100kv
  	变频串联谐振试验成套装置	套	1	2000kva / 400kv / 5a	msxb-f-2340kva/400kv
  	感应耐压试验装置	套	1	5kva / 360v、150hz	msdbf-20kva
  二、电气测量仪器	高压介质损耗测试装置	台	2	介质测量精度为1%   电容量精度为0.5%   抗干扰变频	ms-101d
  	回路电阻测试仪	台	2	dc : ≥ 100a	mshl-200a
  	互感器伏安特性测试仪	台	1	2200v / 5a	ms-601g
  	接地电阻测试仪	台	1	交流法 ＞ 3-20a	ms-300d
  	电容电感测试仪	台	1		ms-500l3
  	接地导通测试仪	台	1	dc : 1a	ms-310c
  	变压器直流电阻测试仪	台	2	dc : ≥ 10a	ms-510r
  	变压器变比测试仪	台	1	数字式0.5级	ms-100b
  	变压器绕阻变形测试仪	台	1	频响法	msbr-2
  	有载分接开关测试仪	台	1	i ≥ 3a	ms-207t
  	断路器特性测试仪	台	2		msgk-f
  	氧化锌避雷器阻性电流测试仪	台	1		msbl-iv
  	三相继电保护测试仪	台	2	三相电压电流各2组	ms-1200
  	输电线路参数测试仪	台	1		ms-110c
  	雷击计数器检测仪	台	1		fcz-ii（棒式）
  	绝缘电阻测试仪	台	2	dc : 0 ～ 000v、200gω	ms-2000
  三、油、气试验仪器	sf6检漏仪	台	1	灵敏度1ppmv	ms-403
  	sf6气体微水测试仪	台	1		ms-405
  	sf6气体密度测试仪	台	1	精度0.2级   压力范围0 ～ 1.ompa	ms-406
  	绝缘油色谱仪	台	1		ms-7820
  	绝缘油闭口闪点仪	台	1		ms-bs303a
  	绝缘油微水仪	台	1	ppm级	msws-2
  	绝缘油酸值测定仪	台	1		mssz-2006
  	绝缘油自动介质损耗测试仪	台	1		ms-101y
  	绝缘油介电强度测试仪	台	1		yjj-ii
  四、常用仪器仪表	兆欧表	只	2	dc : 2500v	zc11d-10
  	兆欧表	只	2	dc : 500v	zc25-3
  	数字式双钳相位伏安表	只	2	测量电流 : lma ~ 5a	smg-2000b



   注：1.全套变电站电力试验设备产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
