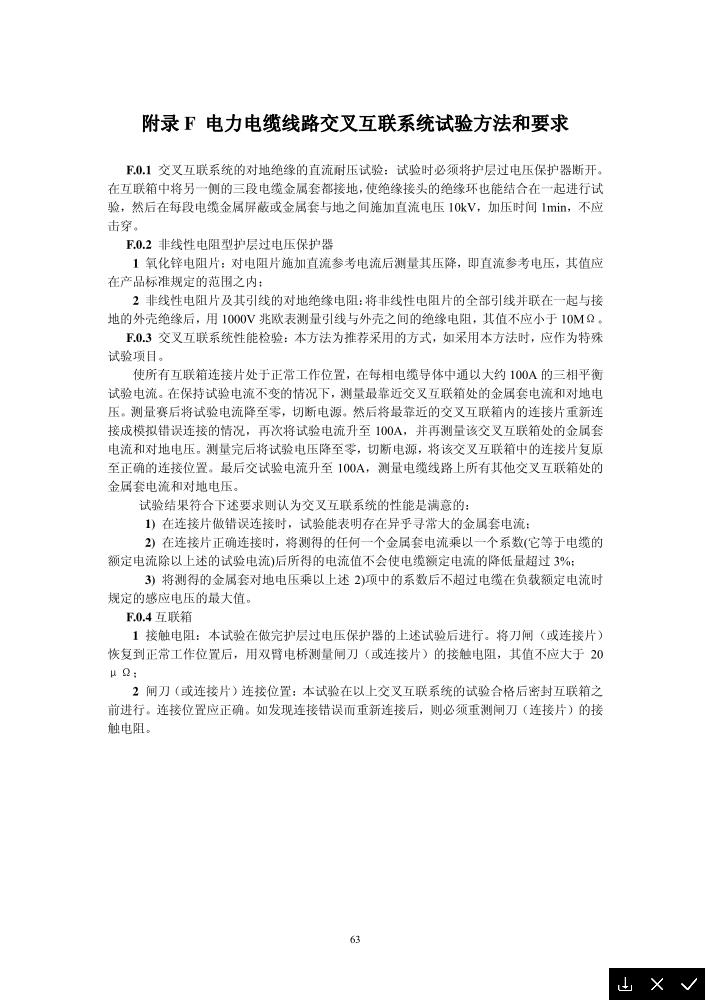

gb50150-2006附录f电缆电缆交叉联系试验方法和要求

责任编辑： 人气： 发表时间：2024-07-16 09:51:56

• 附录f电缆电缆交叉联系试验方法和要求

  f.0.1交叉互联系统的对地绝缘的直流耐压试验：试验时必须将护层过电压保护器断开。在互联箱中将另一侧的三段电缆金属套都接地，使绝缘接头的绝缘环也能结合在一起进行试验，然后在每段电缆金属屏蔽或金属套与地之间施加直流电压10kv,加压时间lmi,不应击穿。

  1 氧化锌电阻片：对电阻片施加直流参考电流后测量其压降，即直流参考电压，其值应在产品标准规定的范围之内：

  2 非线性电阻片及其引线的对地绝缘电阻：将非线性电阻片的全部引线并联在一起与接地的外壳绝缘后，用1000v兆欧表测量引线与外壳之间的绝缘电阻，其值不应小于10m2。f.03交叉互联系统性能检验：本方法为推荐采用的方式，如采用本方法时，应作为特殊试验项目。
