串联谐振配置选型方案-405kva/108kv串联谐振试验装置

责任编辑： 人气： 发表时间：2024-07-08 16:23:46

•

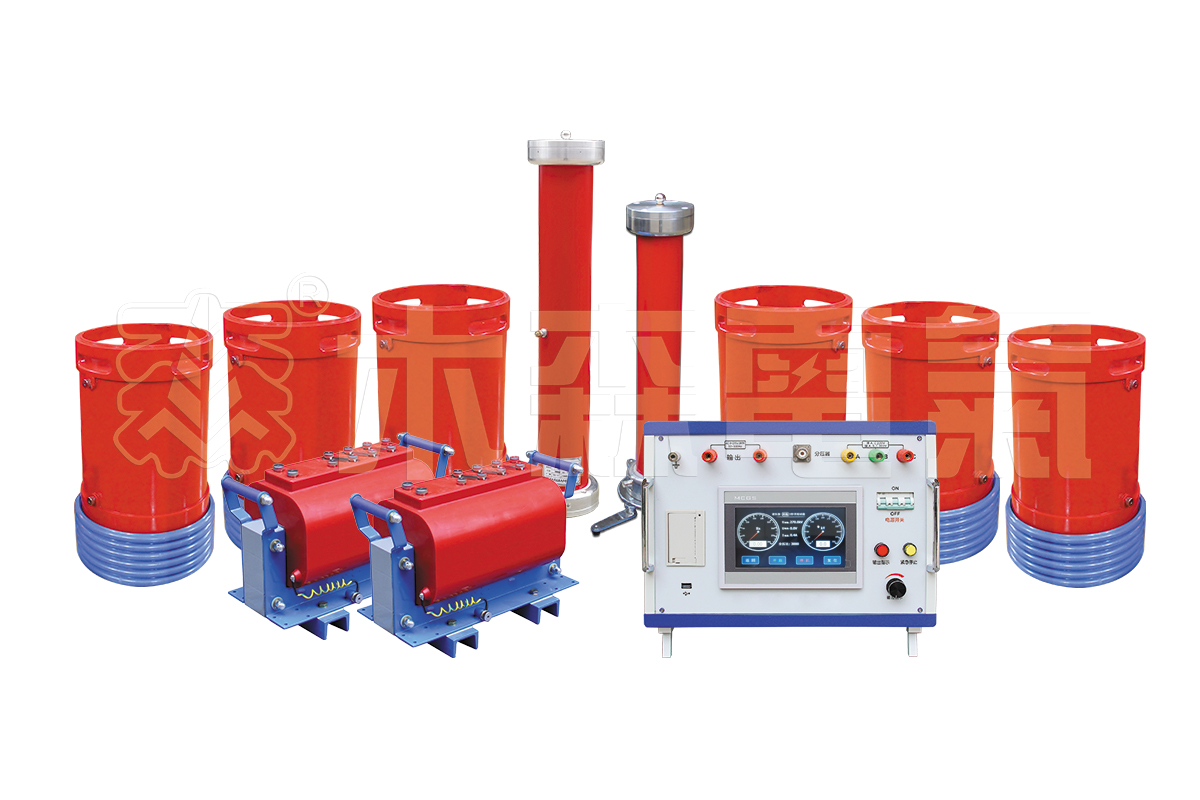

  msxz(f)-405kva/108kv串联谐振耐压试验装置：该装置主要针对10kv、35kv电缆， 35kv主变，35kv开关的交流耐压试验设计制造。具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。 该装置主要由变频电源、励磁变压器、电抗器、电容分压器、补偿电容器组成。

  被试品	电容量	试验频率	试验电压	试验时间
  35kv/300mm2电缆3km	≤0.5835uf	30-300hz	52kv	60min
  10kv/300mm2电缆8km	≤3uf	30-300hz	22kv	5min
  35kv/50000kva主变	≤0.015uf	45~65hz	68kv	1min
  10kv/20000kva主变	≤0.01uf	45~65hz	35kv	1min
  35kv开关、断路器		30-300hz	95kv	1min


  我公司串联谐振试验装置主要功能及其技术特点：
  1、装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能。
  2、设备重量和体积为普通试验装置的1/10-1/30。试验所需的电源功率只有试验容量的1/q。
  3、装置具有三种工作模式：全自动模式、手动模式、自动调谐手动升压模式
  4、存储和打印数据，存入的数据编号是数字，方便的帮助用户识别和查找。
  5、装置自动扫频时频率起点可以在规定范围内任意设定。
  6、dsp平台技术，根据用户需要增减功能和升级，人机交换界面更为人性化。
  7、改善输出电压的波形。
  8、防止大的短路电流烧伤故障点。
  9、不会出现任何恢复过电压。


  序号	名称	规格	数量
  1	激励变压器	msb-11kva/1.5/3/6/0.4kv	2台
  2	变频电源	msxz-22kw/220/380v	1台
  3	高压电抗器	msdk-67.5kva/27kv	6台
  4	电容分压器	frc-110kv/1000pf	1套
  4	补偿电容器	msbc-70kv/10000pf	1套
  6	内部连接线		1套


  激励变压器msb-11kva/1.5/3/6kv/0.4kv



  额定容量	11kva
  输入电压	0～400v，单相
  输出电压	1.5/3/6kv
  结构	干式
  重量	约65kg


  变频电源msxz-f-22kw/220/380v


  额定输出容量	22kw
  工作电源	220/380±10%v（单/三相），工
  输出电压	0～400v单相
  额定输入电流	33.43a
  额定输出电流	55a
  电压分辨率	0.01kv
  电压测量精度	0.5%
  频率调节范围	30～300hz  分辨率≤0.1hz   稳定度0.1%
  运行时间	额定容量下连续60min
  噪声水平	≤50db


  高压电抗器msdk-67.5kva/27kv


  额定容量	67.5kva
  额定电压	25kv
  额定电流	2.5a
  电感量	45h/单节
  品质因素	q≥30 (f=45hz)
  结构	干式
  重量	约66kg


  电容分压器frc-110kv/1000pf


  额定电压	110kv
  高压电容量	1000pf
  介质损耗	tgσ≤0.5%
  分压比	1500：1
  测量精度	有效值1级
  重量	约8.5kg




  补偿电容器msbc-70kv/10000pf


  额定电压	70kv/35k
  高压电容量	10000pf/20000p
  介质损耗	tgσ≤0.5%
  重量	约15kg
