产品简介
变频串联谐振系列：适用于大容量、高电压电气设备的交接和预防性试验
变频串联谐振试验装置以全新的、创新的技术完成各种试验，减少所需电源容量，同时克服传统谐振仅能满足一根电缆3小时的极限工作时间，专利技术设计保证工程现场多根电缆连续耐压的需求。
满足不同等级电压试验，电抗器采用多只分开设计，可根据现场试验需求任意组合。
msb系列变频电源：有效抗干扰，采用变频电源，强电场干扰下，测量精度与控制保护满足要求、稳定度高，数据准确保护功能：被试品闪络保护动作，以保护被试品、三种工作模式：全自动、手动、自动调谐手动升压模式
msdk高压电抗器：快速散热：独家专利技术，贯穿散热通道，散热效率提升40%,无惧连续耐压时间长、绝缘性能高：采用进口树脂，一次性浇筑成型，有效提升耐高温性100°、子口坡度设计，轻松串联安装，增爬裙设计，闪络电压提高25%
msjlb系列激励变压器：进口材料 真空浇筑，散热能力提升35%防水、防潮、耐高温，抗环境干扰强、多组合输出，转换简单，输出抽头适用多种用途高导磁硅钢片损耗小，连细节简单、人性化设计，手柄设计，抓握舒适，移动便捷
msbc油浸式电容器：采用油浸式电容器：绝缘性高，耐热性好，误差小、精工制造：美国杜邦材料填充，特殊工艺灌封
产品参数
|
变频串联谐振常规配置选型 |
|||||
|
规格型号（kva/ka） |
产品配置 |
用途 |
|||
|
变频电源（kw） |
励磁变压器（kva/kv） |
电抗器（kva/kv-个） |
电容分压器（kv/pf） |
||
|
22/22 |
5.5 |
3-1.5 |
22/22-1 |
30/3000 |
10kv/300mm2电缆0.5km |
|
75/75 |
5.5 |
3-1.5 |
22/22-2 |
30/3000 |
10kv/300mm2电缆1.5km 35kv/300mm2 电缆0.4km 35kv主变的交流耐压试验 |
|
135/108 |
5.5 |
6-1.5/3 |
25/25-3 |
80/1000 |
10kv/300mm2电缆3km， 35kv/300mm2电缆1km 35kv系统 |
|
270/270 |
15 |
15-4/8/16 |
45/45-6 |
270/500 |
35kv/300mm2电缆1km 110kv系 |
|
540/270 |
20/30 |
30-4/8/16 |
25/25-3 |
270/500 |
35kv/300mm2电缆2km， 110kv/300mm2 电缆0.5km 110kv系统 |
|
810/270 |
37 |
37-4/8/16 |
90/45-9 |
270/500 |
35kv/300mm2电缆6km 110kv系统 |
|
1000/500 |
45 |
20-4/8/16 |
100/50-10 |
500/1000 |
110kv/600mm2电缆2km 220kv系统 |
|
4000/800 |
200 |
200-5/10/35 |
1000/2000-4 |
800/1000 |
500kv gis 开关 500kv 主变中性点 220kv/630mm2电缆1.2km 110kv/630mm2电缆3.5km |
|
8100/500 |
200 |
200-3/6/35 |
2025/135-4 |
500/500 |
220kv/1000mm2电缆4km 110kv/1000mm2电缆10km 35kv/240mm2电缆1.3km 220kv系统 |
|
wj-300kw |
300kw |
300-10*2/35 |
无局放补偿电抗器 525/25/35-4 |
135/1500 |
110kv 400mva和220kv240mva 变压器感应电压带局部放电测量 |
|
wj-450kw |
450kw |
450-2*5/15/35 |
无局放补偿电抗器 700/35-4 无局放电抗器 4400/220-2 |
无局放电容分压器兼耦合电容 100/300 无局放电容分压器 250/500 |
220kv240mva 变压器感应电压带局部放电测量 220kv gis、开关的交流耐压带局部放电测量 |
产品图集
 |
 |
 |
 |
|

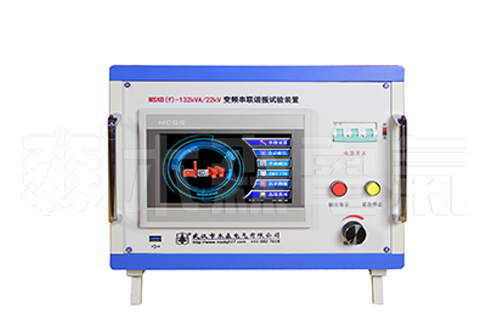

5.5/7.5kw变频电源 输入电压：三相380v/50hz 输出最大电流：8.36a/11.4a 输出电流：13.75a/18.75a |

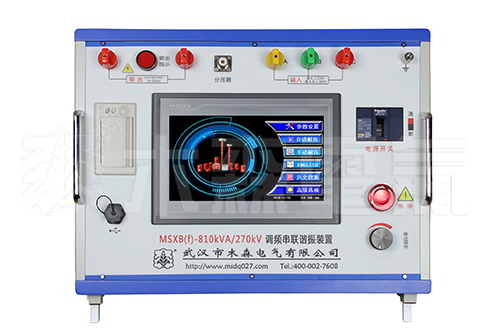

30kw/37kw变频电源 输入电压：三相380v/50hz 输出最大电流：45.8a/56.22a 输出电流：75a/92.5a |

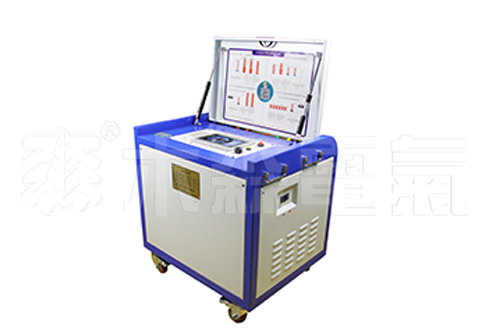

45/55/75kw变频电源 输入电压：三相380v/50hz 输出最大电流：68a/83a/113a 输出电流：112a/137a/187a |

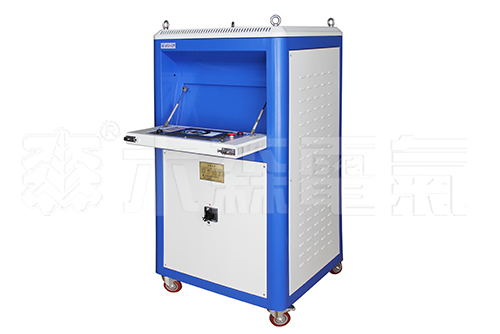

220kw变频电源 输入电压：三相380v/50hz 输出最大电流：334a 输出电流：500a |
 |
 |
 |
 |

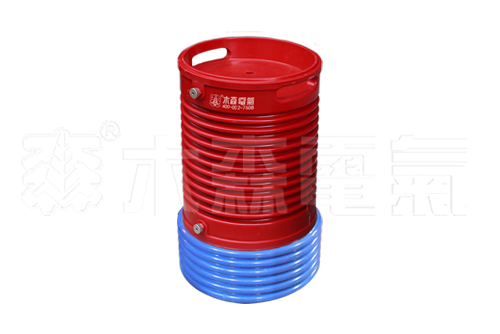

| i型高压电抗器 额度电流：1a/1.25a/1.5a 输出电压：27kv |

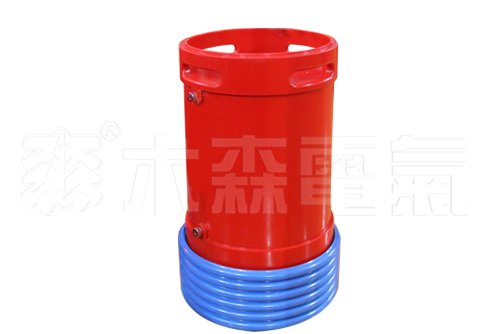

ii型高压电抗器 额度电流：2a/2.5a 输出电压：27kv |

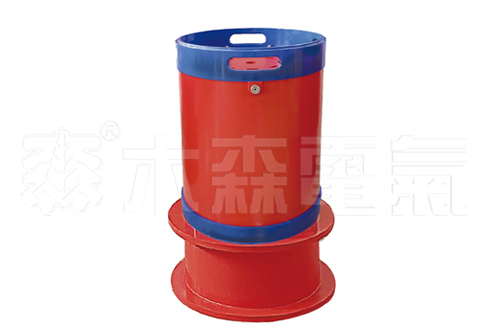

iii型高压电抗器 额度电流：2a/3a 输出电压：50kv/27kv |

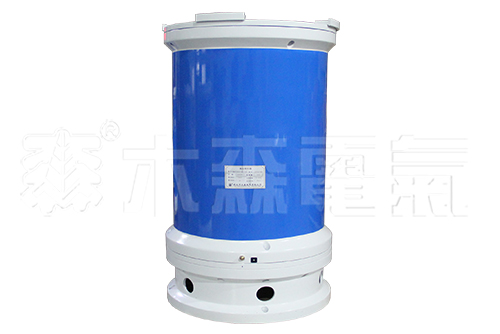

大容量高压电抗器 额度电流：405kva 输出电压：135kv |
 |
 |
 |
 |
|

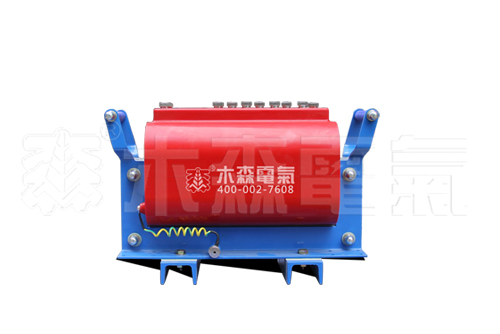

6kva激励变压器 额度容量：6kva 输入电压：0-400v单相 输出电压：1.5/3/6kv/0.4kv |

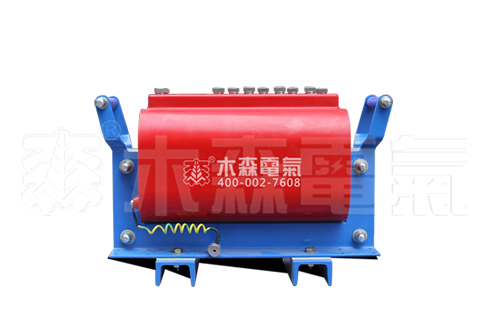

7.5kva激励变压器 额度容量：7.5kva 输入电压：0-400v单相 输出电压：1.5/3/6kv/0.4kv |

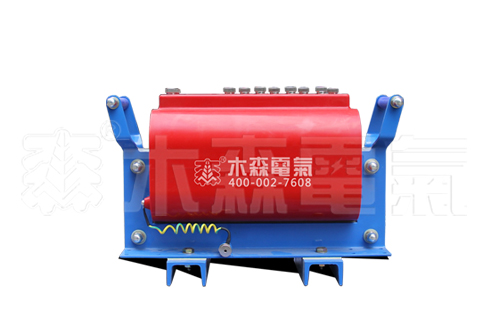

10/11kva激励变压器 额度容量：10/11kva 输入电压：0-400v单相 输出电压：1.5/3/6kv/0.4kv |

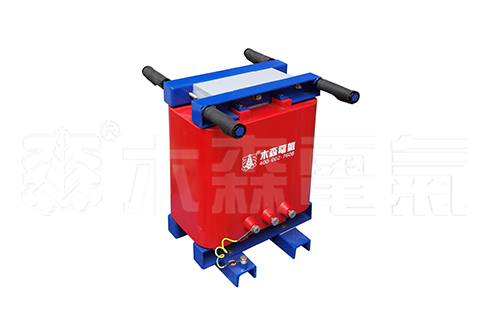

15kva激励变压器 额度容量：15kva 输入电压：0-400v单相 输出电压：4/8/16kv/0.4kv |
 |
 |
 |
 |
|

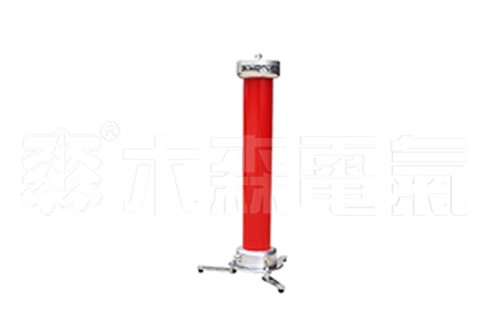

110kv电容器分压器 额度电压：110kv 高压电容量：1000pf 分压比：1500:1 |

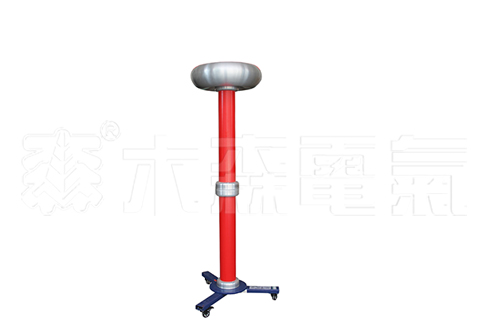

270kv电容器分压器 额度电压：270kv 高压电容量：1000pf 分压比：3000:1 |

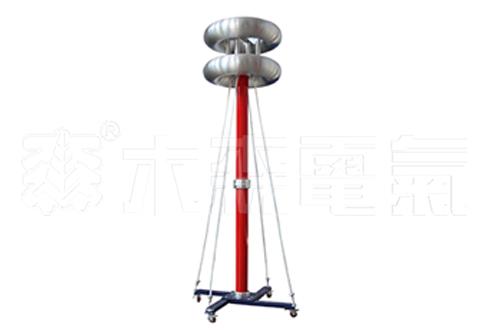

500kv电容器分压器 额度电压：500kv 高压电容量：1000pf 分压比：5000:1 |

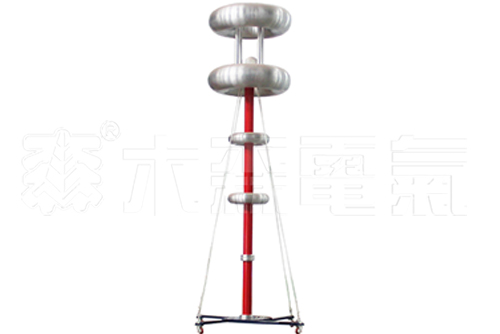

800kv电容器分压器 额度电压：800kv 高压电容量：1000pf 分压比：8000:1 |
产品证书
企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过iso9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、gb/t19001-2008质量管理体系要求、gb/t24001-2004环境管理体系要求、gb/t28001-2011职业健康安全管理体系要求。
 |
 |
 |
|
串联谐振计算机著作权 |
串联谐振产品专利 |
iso质量管理体系认证证书 |
