产品简介
介损绝缘试验可以有效地发现电器设备绝缘的整体受潮劣化变质，以及局部缺陷等，在电工制造、电气设备安装、交接和预防性试验中都广泛应用。
ms-101g抗干扰介损自动测量仪采用变频电源技术，利用单片机和电子技术进行自动频率变换、模/数转换和数据运算，达到抗干扰能力强、测试速度快、精度高、操作简便的功能。
变频电源采用大功率开关电源，输出单频45hz~65hz及双频47.5hz\52.5hz、45.0hz\55.0hz、57.5hz\62.5hz、55.0hz\65.0hz纯正弦波，自动加压，可提供最高12kv的电压；自动滤除50hz干扰，适用于变电站等电磁干扰大的现场测试。
性能特点：
1、具备cvt的自激法测试，一次接线，同时测量c1、c2的电容和tgδ。
2、具有反接线低压屏蔽、高压屏蔽功能，在cvt母线接地情况下，对c11可进行不拆线10kv反接线介损测量。
3、具有外施电压和外加cn的测量功能。
4、具有cvt变比测量功能，满足35～500kv等级cvt装置的变比测量。
5、具有多通道同时测量功能，是可以同时测试四个被试品的介质损耗值。
6、具有绝缘电阻测试功能，可进行极化指数、吸收比以及绝缘电阻的测试。
7、具有lcr自动测量功能，可以对电感、电容、电阻进行测量
8、采用变频技术来消除现场50hz工频干扰，即使在强电磁干扰的环境下也能测得可靠的数据。
9、过流保护功能，在试品短路或击穿时仪器不受损坏。
10、内附标准电容和高压电源，便于现场测试，减少现场接线。

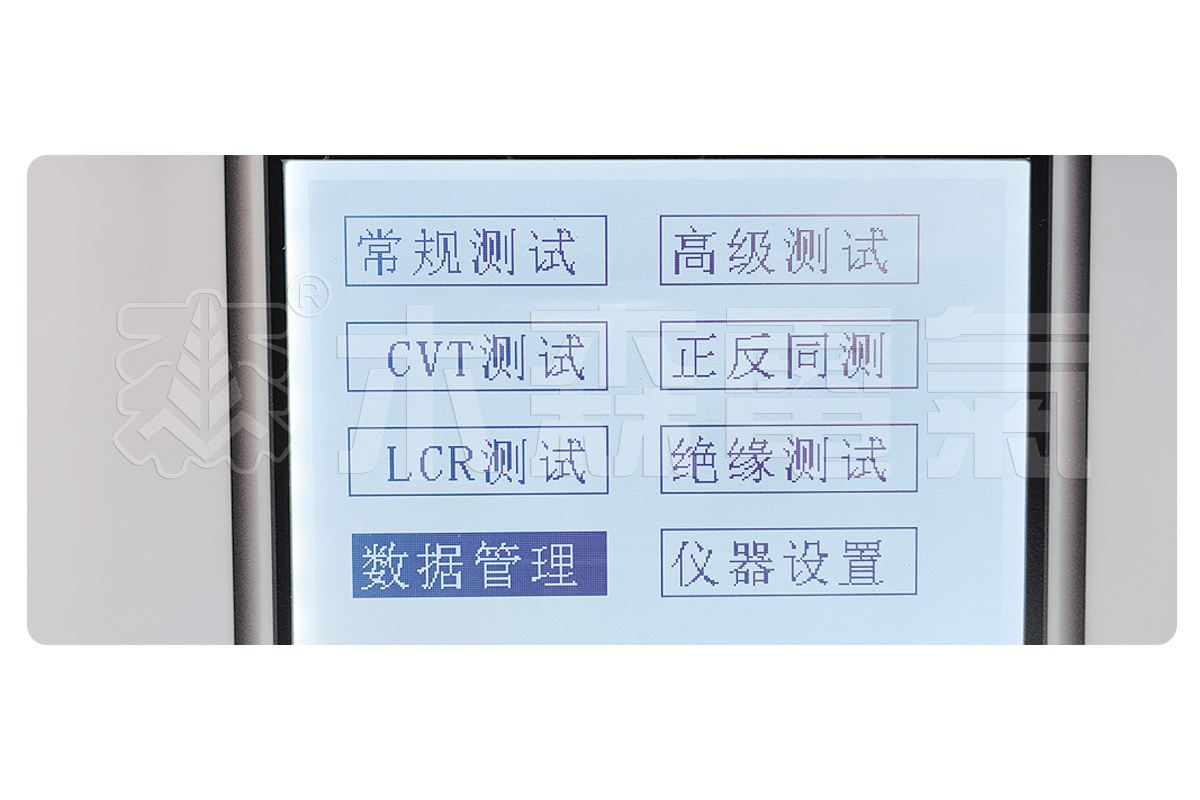

11、仪器采用超大屏幕液晶显示，操作简单，测试过程通过汉字菜单提示操作。

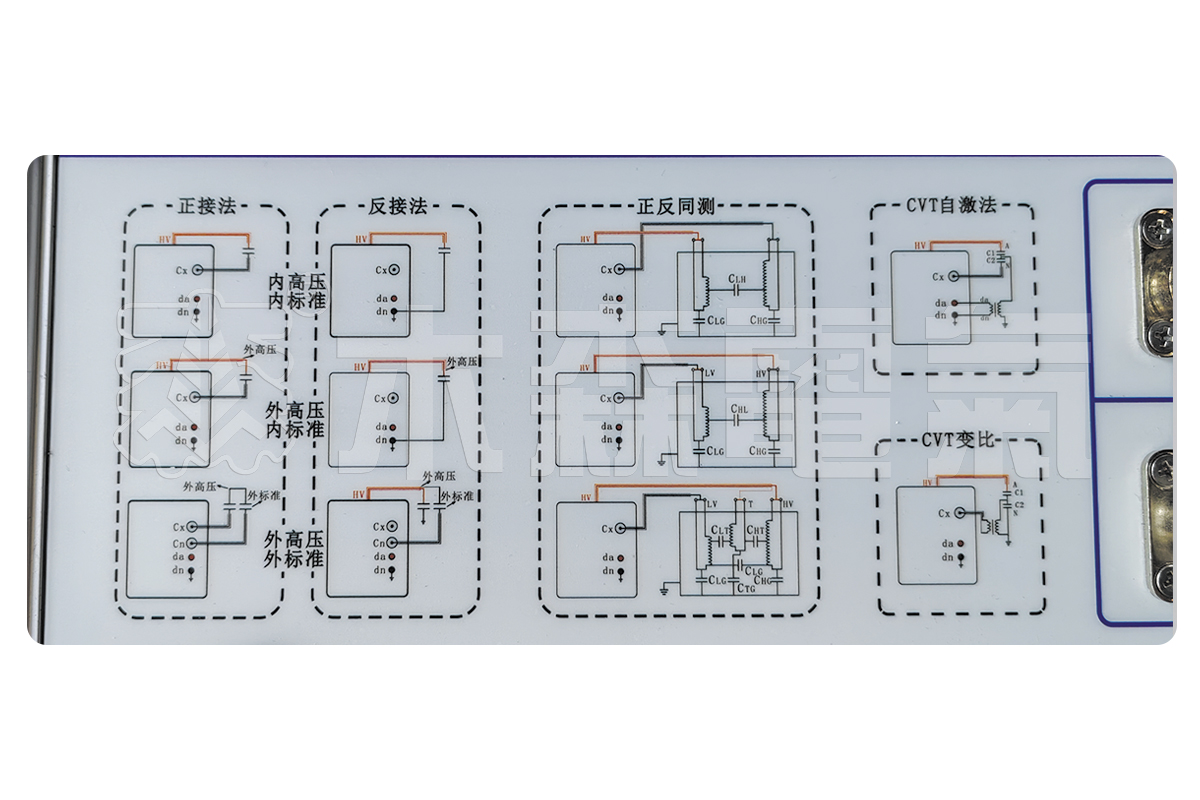

12、仪器里功能界面下有对应的接线图，极大方便操作者接线。
注：1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多木森产品信息请进入 凯发官网入口，服务热线：400-002-7608。
ms-101g抗干扰介损自动测量仪采用变频电源技术，利用单片机和电子技术进行自动频率变换、模/数转换和数据运算，达到抗干扰能力强、测试速度快、精度高、操作简便的功能。
变频电源采用大功率开关电源，输出单频45hz~65hz及双频47.5hz\52.5hz、45.0hz\55.0hz、57.5hz\62.5hz、55.0hz\65.0hz纯正弦波，自动加压，可提供最高12kv的电压；自动滤除50hz干扰，适用于变电站等电磁干扰大的现场测试。
性能特点：
1、具备cvt的自激法测试，一次接线，同时测量c1、c2的电容和tgδ。
2、具有反接线低压屏蔽、高压屏蔽功能，在cvt母线接地情况下，对c11可进行不拆线10kv反接线介损测量。
3、具有外施电压和外加cn的测量功能。
4、具有cvt变比测量功能，满足35～500kv等级cvt装置的变比测量。
5、具有多通道同时测量功能，是可以同时测试四个被试品的介质损耗值。
6、具有绝缘电阻测试功能，可进行极化指数、吸收比以及绝缘电阻的测试。
7、具有lcr自动测量功能，可以对电感、电容、电阻进行测量
8、采用变频技术来消除现场50hz工频干扰，即使在强电磁干扰的环境下也能测得可靠的数据。
9、过流保护功能，在试品短路或击穿时仪器不受损坏。
10、内附标准电容和高压电源，便于现场测试，减少现场接线。
11、仪器采用超大屏幕液晶显示，操作简单，测试过程通过汉字菜单提示操作。
12、仪器里功能界面下有对应的接线图，极大方便操作者接线。
注：1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多木森产品信息请进入 凯发官网入口，服务热线：400-002-7608。
产品参数
| 产品 | ms-101d | ms-101g |
| 显示屏（显示 区域） | 70*40 | 120*90 |
| 中英文显示 | 无 | 有 |
| 准确度 | cx：±(读数×1% 1pf) tgδ:±(读数×1% 0.00040) | △tgδ:±(读数*1.0% 0.040%) △c x :±(读数*1.0% 1.00pf) |
| 抗干扰指标 | 变频抗干扰,在 200%干扰下仍能达到上述准确 | 变频法 |
| 接地保护 | 无 | 有 |
| 380v接入保护 | 有 | 无 |
| 电容量范围 | 内施高压: 3pf～60000pf/10kv 60pf～1μf/0.5kv 外施高压: 3pf～1.5μf/10kv 60pf～30μf/0.5kv 分辨率: 最高 0.001pf,4位有效数字 |
内高压：10kv cx=(cx1 cx2 cx3 cx4)＜ 60 nf 5kv cx=(cx1 cx2 cx3 cx4)＜150 nf 1kv cx=(cx1 cx2 cx3 cx4)＜300 nf cvt 测试 cx=＜300 nf cx: 0.001p |
| cvt 变比测量 | 变比测量范围：10~99999 变比测量精度：±读数 x1% 相位测量范围：0~359.999° 相位测量精度：±0.002° |
变比测量范围：10~10000 变比测量精度：1% 相位测量范围：0~359.999° 相位测量精度：±0.002° |
| tgδ范围 | 不限，分辨率 0.001% | 不限，分辨率 0.001% |
| 四通道测量 | 只有一个通道 | 四个通道（可同时测量四个被试品） |
| lcr测量 | 无 | 有 |
| 正反同测 | 无 | 有 |
| 绝缘电阻测量 | 无 | 有 |
| 仪器内设接线图 | 无 | 有 |
| 内施高压 | 设定电压范围：0.5～10kv（每隔 0.5kv) 最大输出电流：200ma 升降压方式：连续平滑调节 电压精度:±(1.5%×读数 10v） |
设定电压范围：0.5～10kv（每隔 0.1kv) 最大输出电流：200ma 升降压方式：连续平滑调节 电压精度:2% |
| 外施高压 | 正接线时最大试验电流 1a，工频或变频 40～70hz 反接线时最大试验电流 1a/10kv，工频或变频 40～70hz |
最大试验电流 0.7a |
| cvt自激发低压输出 | 输出电压 3～50v,输出电流 3～30a | 最大输出电压 50v,最大输出电流 40a |
| cvt变比测量 | 35～500kv 等级 cvt 装置的变比 | 35～500kv 等级 cvt 装置的变比 |
| 存储器大小 | 255组 支持232接口数据存储（软件支持 | 200 组 支持u盘数据存储 |
| 测量时间 | 约 40s，与测量方式有关 | 约 23s，与测量方式有关 |
| 输入电源 | 180v～270vac,50hz/60hz±1%,市电或发电机供电 | 180v～270vac,50hz/60hz±1%,市电或发电机供电 |
| 体积 | 435*315*350 约 25kg | 395*325*330 约 25kg |
产品图集

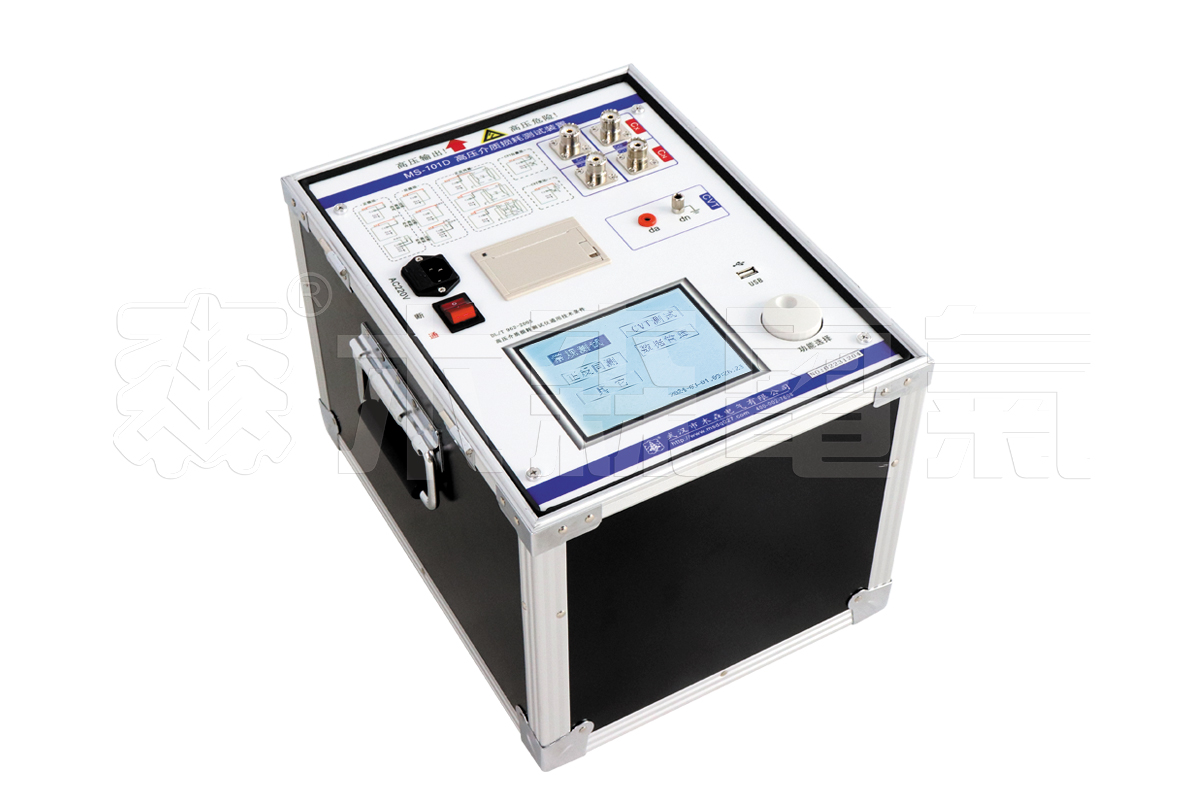

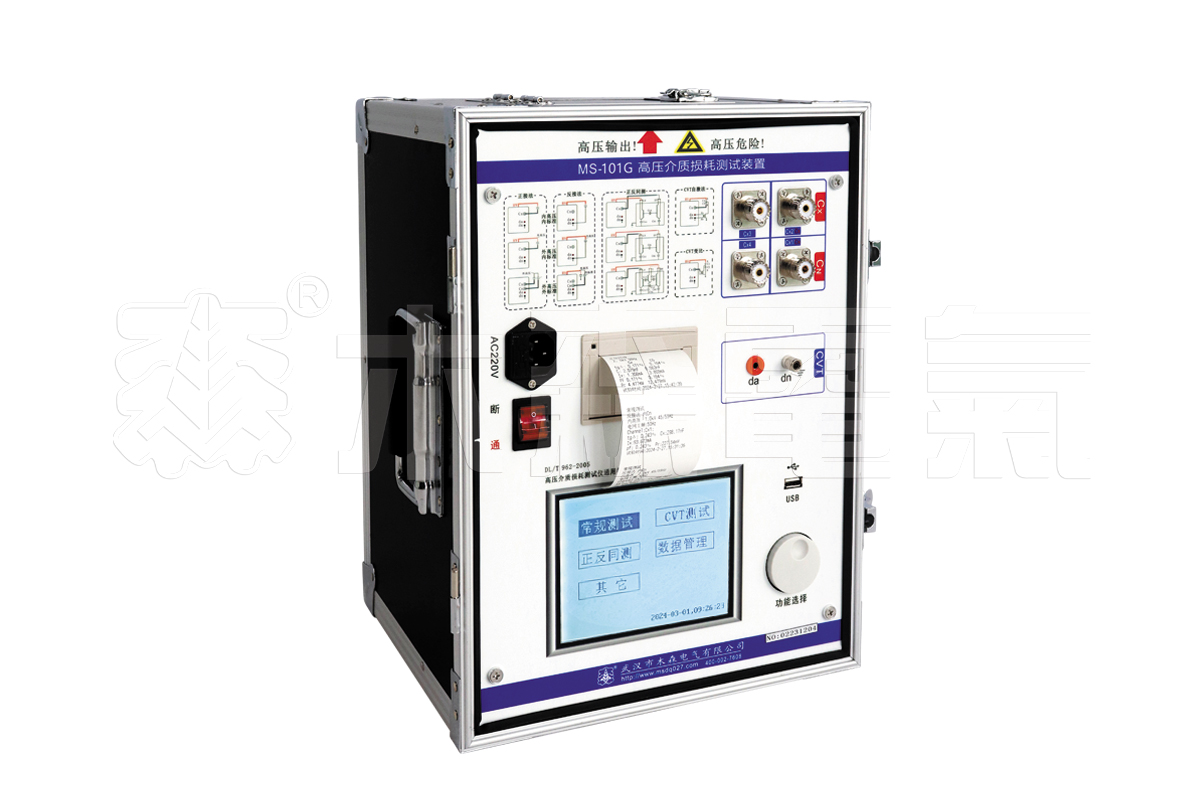

ms-101g介损测试仪 |
 ms-101g介损测试仪 |
 ms-101g介损测试仪 |
 ms-101g介损测试仪 |
 ms-101g介损测试仪 |
 ms-101g介损测试仪 |

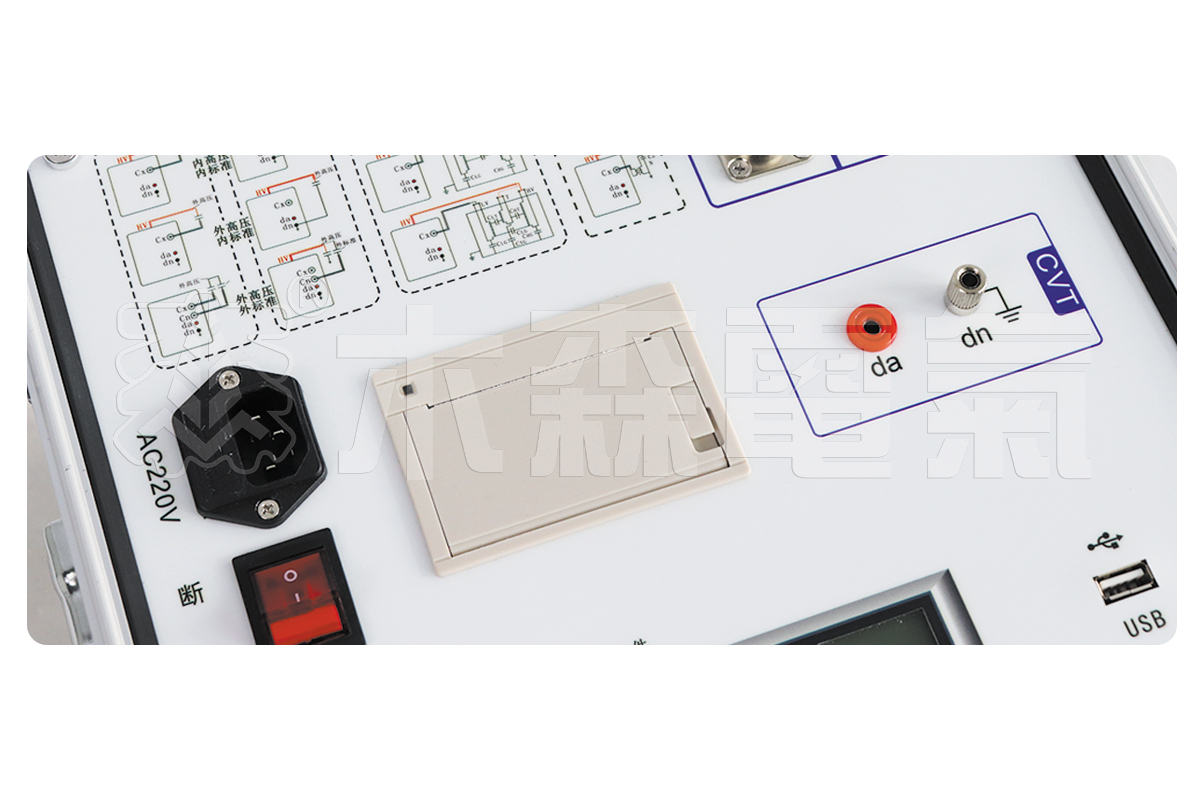

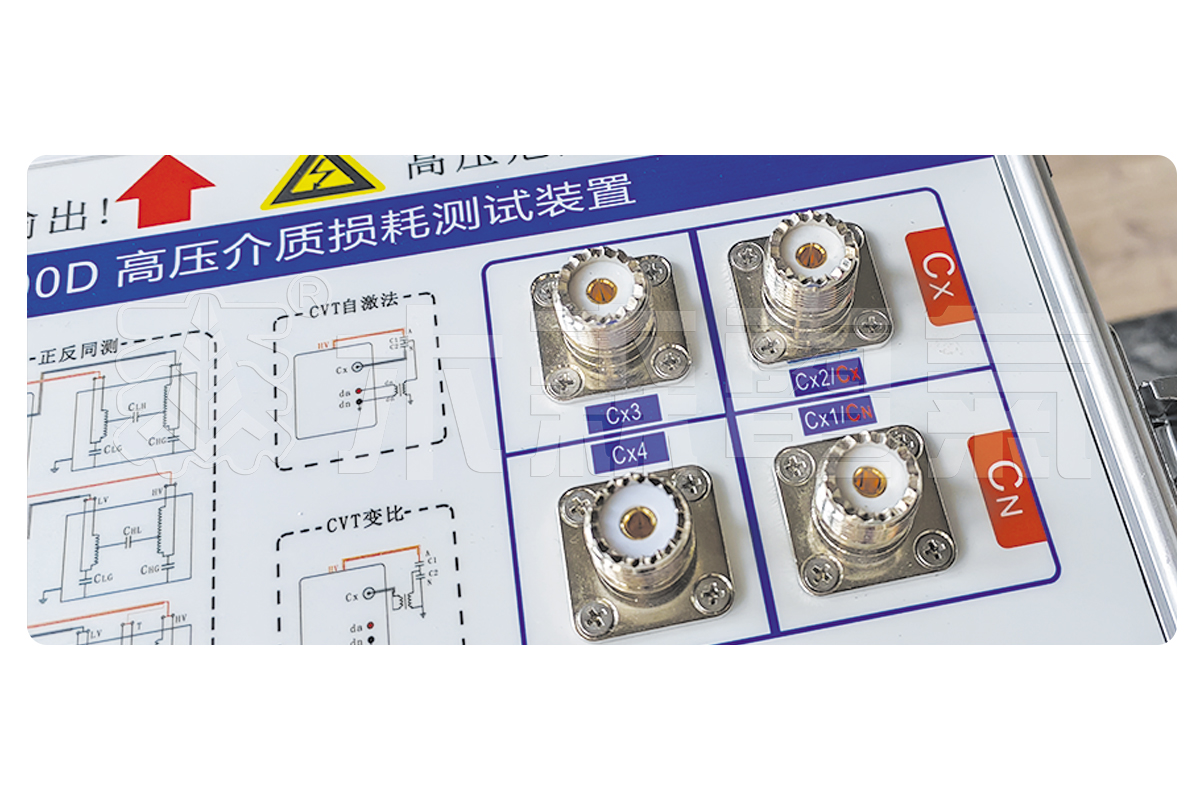

 ms-101g介损测试仪细节 |
