msxz(f）1620kva/540kv变频串联谐振
|
产品别称： |
变频串联谐振试验成套装置,变频串联谐振,变频串联谐振耐压试验装置,变频串联谐振试验装置 |
|
参考标准: |
dlt 596-2021 电力设备预防性试验规程 |
|
产品特点： |
220kv/630mm²0.8km、110kv/630mm²2km、35kv/240mm²3km电缆交流耐压试验 |
凯发官网入口的解决方案 :
产品简介
msxz(f)-1620kva/540kv变频串联谐振：该装置主要针对35kv、110kv电缆、110kv及220kv主变、gis、断路器的交流耐压试验，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。该装置主要由变频电源、励磁变压器、电抗器、电容分压器、补偿电容器组成。
|
被试品 |
电容量 |
试验频率 |
试验电压 |
试验时间 |
|
220kv 及以下断路器、gis（5 个间隔）pt、ct、绝缘子 |
|
30-300hz |
460kv |
1min |
|
110kv/630mm2 电缆 2km |
≤0.402uf， |
30-300hz |
128kv |
60min |
|
110kv 及以下断路器、gis（10 个间隔）pt、ct、绝缘子 |
|
30-300hz |
265kv |
1min |
|
220kv 主变中性点 |
≤0.02uf |
45-65hz |
160kv |
1min |
|
110kv 主变线端 |
≤0.015uf |
45-65hz |
160kv |
1min |
|
220kv/630mm2 电缆 0.8km |
≤0.1152uf |
30-300hz |
|
60min |
|
35kv/630mm2 电缆 2km |
≤0.5066uf |
30-300hz |
52kv |
60min |
|
35kv/240mm2 电缆 3km |
≤0.5415uf |
30-300hz |
52kv |
60min |
|
35kv 及以下断路器、pt、ct、绝缘子 |
|
30-300hz |
95kv |
1min |
我公司调频串联谐振试验装置主要功能及其技术特点：
1、调频串联谐振试验装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能。
2、设备重量和体积为普通试验装置的1/10-1/30。试验所需的电源功率只有试验容量的1/q。
3、装置具有三种工作模式：全自动模式、手动模式、自动调谐手动升压模式.
4、存储和打印数据，存入的数据编号是数字，方便的帮助用户识别和查找。
5、装置自动扫频时频率起点可以在规定范围内任意设定。
6、dsp平台技术，根据用户需要增减功能和升级，人机交换界面更为人性化。
7、改善输出电压的波形。
8、防止大的短路电流烧伤故障点。
9、不会出现任何恢复过电压。
|
序号 |
名称 |
规格 |
数量 |
|
1 |
激励变压器 |
msb-75kva/4/8/25kv/0.4kv |
1台 |
|
2 |
变频电源 |
msxz-f-75kw/380v |
1台 |
|
3 |
高压电抗器 |
msdk-405kva/135kv |
4台 |
|
4 |
电容分压器 |
frc-500kv/500pf |
1套 |
|
5 |
内部连接线 |
|
1套 |
 |
 |
 |
 |
|
变频电源 |
高压电抗器 |
激励变压器 |
分压器 |
注：1.串联谐振产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多木森产品信息请进入 凯发官网入口，服务热线：400-002-7608。
产品参数
| 序号 | 名称 | 规格 | 数量 |
| 1 | 激励变压器 | msb-75kva/4/8/25kv/0.4kv | 1台 |
| 2 | 变频电源 | msxz-f-75kw/380v | 1台 |
| 3 | 高压电抗器 | msdk-405kva/135kv | 4台 |
| 4 | 电容分压器 | frc-500kv/500pf | 1套 |
| 5 | 内部连接线 | 1套 |
设备主要配置：
激励变压器msb-75kva/4/8/25kv/0.4kv
|
额定容量 |
75kva |
|
输入电压 |
0～400v，单相 |
|
输出电压 |
4/8/25kv |
|
结构 |
油式 |
|
重量 |
约450kg |

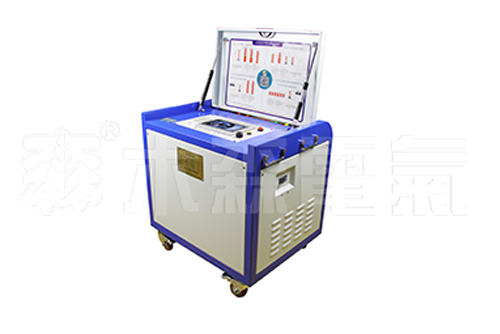

变频电源msxz-f-75kw/380v
|
额定输出容量 |
75kw |
|
工作电源 |
380±10%v（三相）工频 |
|
输出电压 |
0～400v单相 |
|
额定输入电流 |
187.5a |
|
额定输出电流 |
187.5a |
|
电压分辨率 |
0.01kv |
|
电压测量精度 |
1.5% |
|
频率调节范围 |
30～300hz 分辨率≤0.1hz 稳定度0.1% |
|
运行时间 |
额定容量下连续5min |
|
噪声水平 |
≤50db |
高压电抗器msdk-405kva/135kv
|
额定容量 |
405kva |
|
额定电压 |
135kv |
|
额定电流 |
3a |
|
电感量 |
205h/单节 |
|
品质因素 |
q≥30 (f=45hz) |
|
结构 |
油式 |
|
重量 |
约520kg |
电容分压器frc-500kv/500pf
|
额定电压 |
500kv |
|
高压电容量 |
500pf |
|
介质损耗 |
tgσ≤0.5% |
|
分压比 |
6000：1 |
|
测量精度 |
有效值1.5级 |
|
重量 |
约15kg |
产品图集
 励磁变生产车间 |
 励磁变生产车间 |
 电抗器生产车间 |
 电抗器生产车间 |
 谐振生产车间 |
 谐振生产车间 |
 谐振生产车间 |
 谐振生产车间 |
 谐振生产车间 |
 谐振生产车间 |
 135-108谐振试验现场 |
 300kw谐振试验现场 |
 135-108谐振试验现场 |
 1620-540谐振试验现场 |
 8100-500谐振试验现场 |
