高压发生设备-变频串联谐振装置

当前位置:凯发官网入口 > 凯发官网入口的产品中心 > 承试试验设备 > 二级承试试验设备

二级承试试验设备-高压发生设备-4000kva/800kv变频串联谐振装置

关于产品购买、技术维护等服务,欢迎致电!联系凯发官网入口

msxz(f)4000kva/800kv高压发生设备-变频串联谐振装置

产品别称:

高压发生设备-4000kva/800kv变频串联谐振装置

参考标准:

dlt 596-2021 电力设备预防性试验规程

产品特点:

220kv/630mm²1.2km、110kv/630mm²3.5km电缆交流耐压试验
220kv 主变中性点、110kv主变线端交流耐压试验
220kv 及以下断路器、pt 、ct、绝缘子、gis等的交流耐压试验

产品证书

凯发官网入口的解决方案 :

产品简介


变频串联谐振系列:适用于大容量、高电压电气设备的交接和预防性试验
变频串联谐振耐压试验装置以全新的、创新的技术完成各种试验,减少所需电源容量,同时克服传统谐振仅能满足一根电缆3小时的极限工作时间,专利技术设计保证工程现场多根电缆连续耐压的需求。满足不同等级电压试验,电抗器采用多只分开设计,可根据现场试验需求任意组合。

高压发生设备-4000kva/800kv变频串联谐振成套装置:该装置主要针对110kv、
500kv及以下电压等级开关、互感器的交流耐压试验设计制造。具有较宽的适用范围,是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。该装置主要由变频电源、励磁变压器、电抗器、电容分压器、补偿电容器组成。

被试品
电容量
试验频率
试验电压
试验时间
500kv及以下电压等级开关、互感器

30-300hz
740kv
1min
220kv/630mm2电缆1km
≤0.17uf
30-300hz
216kv
60min
110kv/630mm2电缆3.5km
≤0.7uf
30-300hz
128kv
60min


高压发生设备-4000kva/800kv变频串联谐振成套装置特点
1、变频串联谐振耐压试验装置具有过压、过流、零位启动、系统失谐(闪络)等保护功能。
2、设备重量和体积为普通试验装置的1/10-1/30。试验所需的电源功率只有试验容量的1/q。
3、装置具有三种工作模式全自动模式、手动模式、自动调谐手动升压模式.
4、存储和打印数据,存入的数据编号是数字,方便的帮助用户识别和查找。
5、装置自动扫频时频率起点可以在规定范围内任意设定。
6、dsp平台技术,根据用户需要增减功能和升级,人机交换界面更为人性化。
7、改善输出电压的波形。
8、防止大的短路电流烧伤故障点。
9、不会出现任何恢复过电压。

序号 名称 规格 数量
1 激励变压器 msb-200kva/5/10/35kv/0.4kv 1台
2 变频电源 msxz-f-200kw/380v 1台
3 高压电抗器 msdk-1000kva/200kv 4台
4 电容分压器 frc-800kv/1000pf 1套
5 内部连接线   1套

变频电源

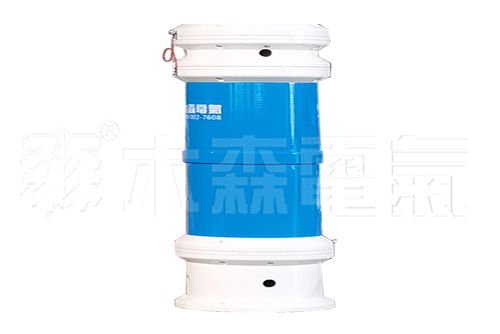

高压电抗器
励磁变压器
500kv分压器
变频电源
高压电抗器
激励变压器
分压器


注:1.高压发生设备-4000kva/800kv变频串联谐振成套装置产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
    2.了解更多木森产品信息请进入 凯发官网入口,服务热线:400-002-7608。

产品参数


序号 名称 规格 数量
1 激励变压器 msb-200kva/5/10/35kv/0.4kv 1台
2 变频电源 msxz-f-200kw/380v 1台
3 高压电抗器 msdk-1000kva/200kv 4台
4 电容分压器 frc-800kv/1000pf 1套
5 内部连接线   1套


设备主要配置:

激励变压器msb-6kva/1.5/3/6kv/0.4kv



额定容量
6kva
输入电压
0~400v,单相
输出电压
1.5/3/6kv
结构
干式
重量
约58kg

变频电源msxz-f-6kw/220/380v

额定输出容量
6kw
工作电源
220/380±10%v(单/三相),工频
输出电压
0~400v单相
额定输入电流
9.12a
额定输出电流
13a
电压分辨率
0.01kv
电压测量精度
0.5%
频率调节范围
30~300hz  分辨率≤0.1hz   稳定度0.1%
运行时间
额定容量下连续5min
噪声水平
≤50db

高压电抗器msdk-25kva/25kv

额定容量
25kva
额定电压
25kv
额定电流
1a
电感量
110h/单节
品质因素
q≥30 (f=45hz)
结构
干式
重量
约45kg

电容分压器frc-80kv/1000pf

额定电压
80kv
高压电容量
1000pf
介质损耗
tgσ≤0.5%
分压比
1500:1
测量精度
有效值1.5级
重量
约9kg


产品图集


励磁变绕制
励磁变生产车间

励磁变检测.
励磁变生产车间

励磁变测量
电抗器生产车间

电抗器绕制
电抗器生产车间

串联谐振车间
谐振生产车间

串联谐振车间
谐振生产车间

电抗器调试
谐振生产车间

电抗器生产
​​​​​谐振生产车间

串联谐振车间
谐振生产车间

电抗器生产
​​​​​谐振生产车间

齐齐哈尔谐振交付
135-108谐振试验现场

300局放现场
300kw谐振试验现场

135-108谐振现场
135-108谐振试验现场

1620-540谐振现场
1620-540谐振试验现场

8100-500谐振
8100-500谐振试验现场

产品证书

   企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过iso9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、gb/t19001-2008质量管理体系要求、gb/t24001-2004环境管理体系要求、gb/t28001-2011职业健康安全管理体系要求。
计算机软件登记证书串联谐振
串联谐振专利
串联谐振计算机著作权
串联谐振产品专利
iso质量管理体系认证证书

注:1.高压发生设备-4000kva/800kv变频串联谐振装置产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
    2.了解更多木森产品信息请进入 凯发官网入口,服务热线:400-002-7608。

售后保障

  1、保修期内我们对所销售的变频串联谐振耐压试验装置三月包换。
  2、我们售出的设备三年免费维护、长期提供备品备件。
  3、保修期内设备软件免费升级。
  4、我们保证在15分钟内进行电话指导,助您自行排除设备的简单故障。
  5、根据客户要求和实际情况可以送货上门和上门维修,如有其他要求可来电协商、咨询。
  6、修理期间,木森电气可免费提供同类产品免费供客户使用,直到变频串联谐振耐压试验装置修好。
  7、木森电气所提供的设备专机专号,终生维修。
