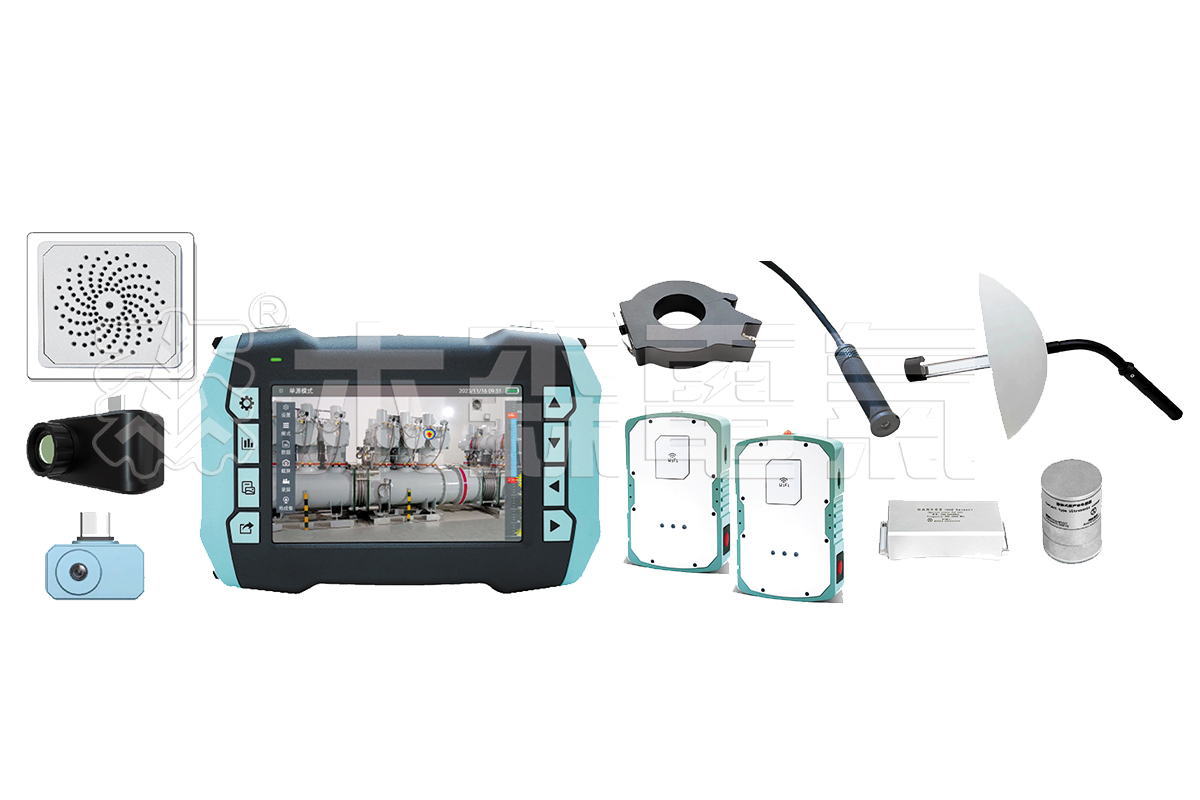

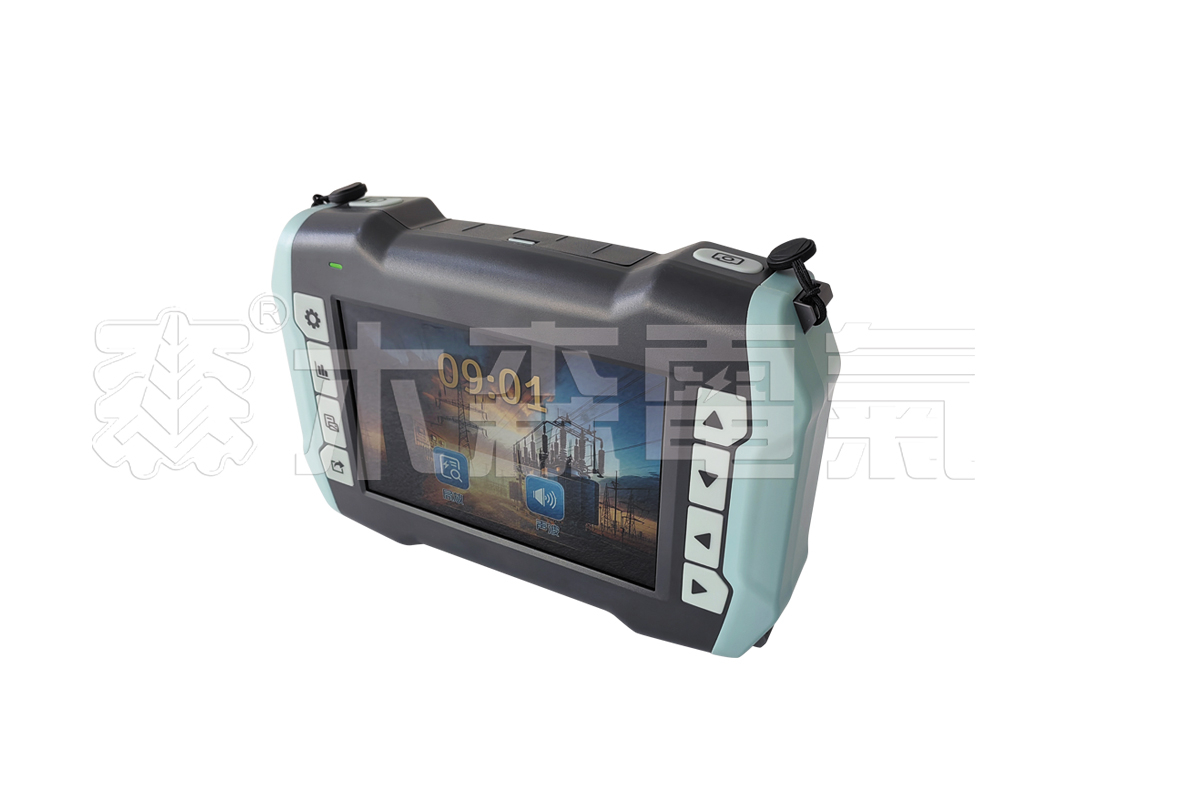

msjf-3003b超声波局部放电测试仪
产品别称: |
局部放电检测仪,局部放电测试仪,便携式局部放电测试仪,电缆局部放电检测仪 |
参考标准: |
|
产品特点: |
可广泛应用于电力系统的局放检测,包括高压开关柜、环网柜、电压/电流互感器、变压器(包括干式变压器)、gis、架空线路、电缆等设备的绝缘状态检测 |
产品简介
msjf-3003b局部放电检测仪(声波红外版),利用麦克风阵列技术采集声波数据,结合高清摄像头实现声波的定位。利用波束形成实现声波定位技术分析后得到声波分布数据,再将声波分布数据与视频进行融合生成声像云图并在显示屏上动态展现。可广泛应用于电力系统的局放检测,包括高压开关柜、环网柜、电压/电流互感器、变压器(包括干式变压器)、gis、架空线路、电缆等设备的绝缘状态检测,通过以下几项指标来衡量电气设备的放电程度:
局部放电强度检测:通过测量 1 个工频周期内的放电信号,根据放电脉冲序列中最大值(db)来表征局部放电的强度。
性能特点:
声波成像模块是配合电力系统巡检机器人、无人机、在线监测等应用场景开发,能适应多种场合。一旦气体发生泄露,声像模块即可感知到气体泄露时产生的超声波/声波,从而定位到泄露发生的位置,进行报警。该功能的实现基于声学成像技术,利用麦克风阵列,扫描空间声波,通过声波的相位差异来确定故障位置,得到“声像图”。
1.配置不同传感器实现几乎所有的高压电气设备的局部放电检测;

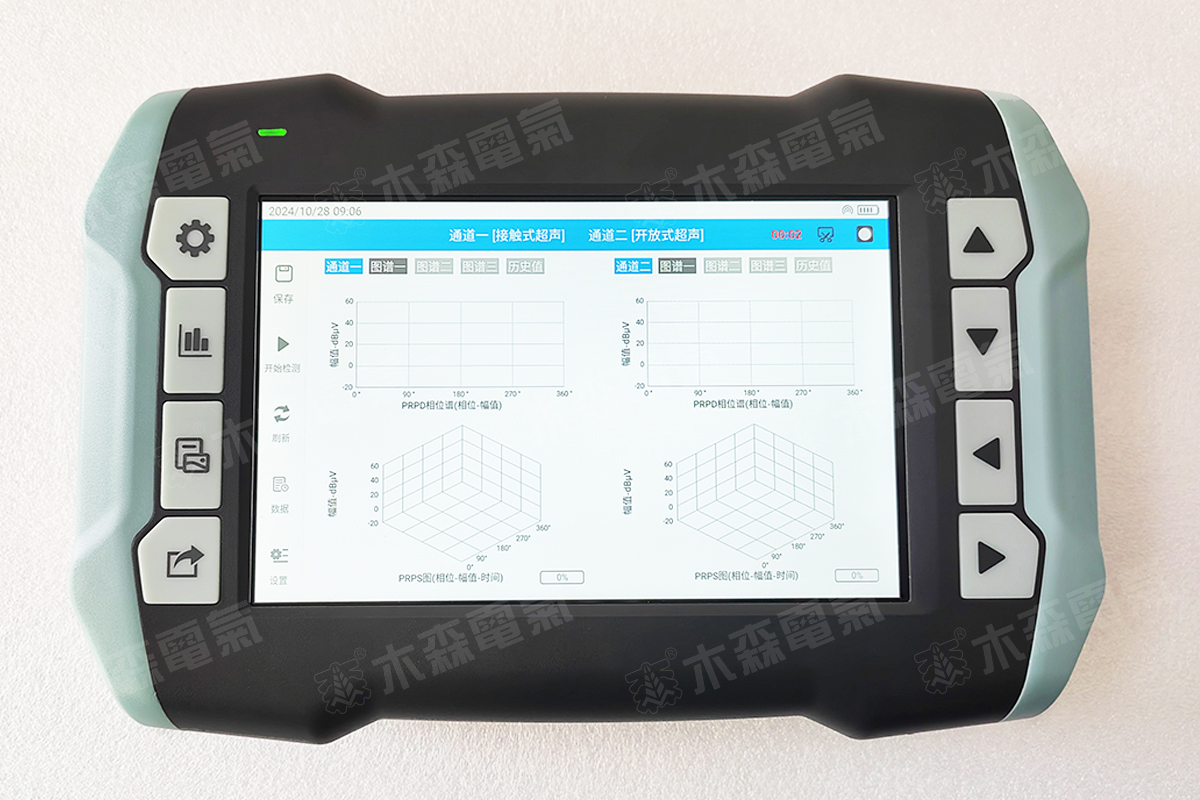

2.提供时域波形、prpd、prps等多种放电图谱,实现不同放电类型的分析;
3.采用非侵入式检测方式,测试过程中无需停电,无需额外配置高压源,比传统的脉冲式局部放电检测仪使用更加方便;
4.测试带宽范围为30khz ~ 2.0ghz,适用各种频段的检测原理。
注:1.超声波局部放电测试仪产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
2.了解更多木森产品信息请进入 凯发官网入口,服务热线:400-002-7608。
产品参数
地电波参数 | 接触式超声波参数 | ||
测量范围 | 0~70 dbmv | 测量范围 | -6dbμv 至 70dbμv |
分辨率 | 1db | 分辨率 | 1db |
精度 | ±1db | 精度 | ±1db |
每周期最大脉冲 | 1400 | 频率范围 | 20~200 khz |
测量频带 | 3~100mhz | ||
非接触式超声波参数 | 特高频参数 | ||
测量范围 | -6dbμv~70dbμv | 检测频段 | 300mhz~3000mhz |
分辨率 | 1db | 测量范围 | 0~70 dbmv |
精度 | ±1db | ||
传感器中心频率 | 40 khz | ||
高频互感器参数 | 声波传感器参数 | ||
传感器传输阻抗 | 9.9mv/ma | 频率范围 | 0~48khz |
检测频率 | 3~30mhz | 测量距离 | 0.3~50m |
灵敏度 | 1mv | 麦克风数量 | 64个 |
检测范围 | 0~3000 mv | ||
红外传感器高配(可选) | 红外传感器低配(可选) | ||
分辨率 | 384×288 | 分辨率 | 256 * 192 |
测温范围 | -20℃~400℃ | 测温范围 | -10℃~150℃ |
测温精度 | ±2℃ | 测温精度 | ±3℃ |
硬件 | |||
外壳 | abs | ||
主机尺寸 | 248*165*55(长*宽*厚,mm) | ||
显示 | 7英寸电容式触摸屏, 分辨率1280*800 | ||
摄像头视场角 | 58°* 27° | ||
采样精度 | 12bit | ||
同步方式 | 内同步、外同步 | ||
连接器 | usb 接口(兼充电器输入)外部传感器输入接口 wifi/网口/蓝牙 | ||
sd卡 | 标配128g~256g | ||
内置电池 | 12.6v/5000mah 锂电池 | ||
工作时间 | 约 6 小时 | ||
图像格式 | jpg | ||
视频格式 | rtsp | ||
视频时长 | 视存储器容量而定 | ||
充电器 | 100~240vac,50/60hz | ||
使用温度 | -35℃~50℃ | ||
湿度 /重量 | ≤60% / 1.3kg |

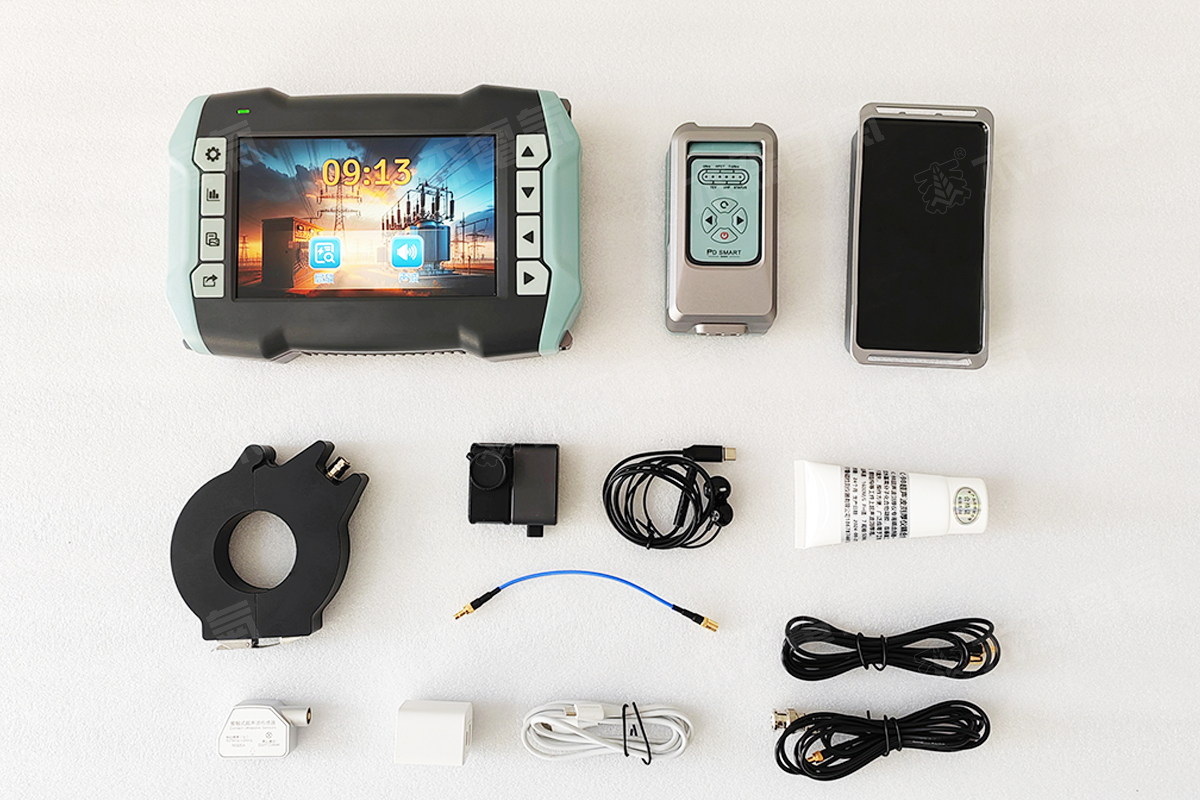

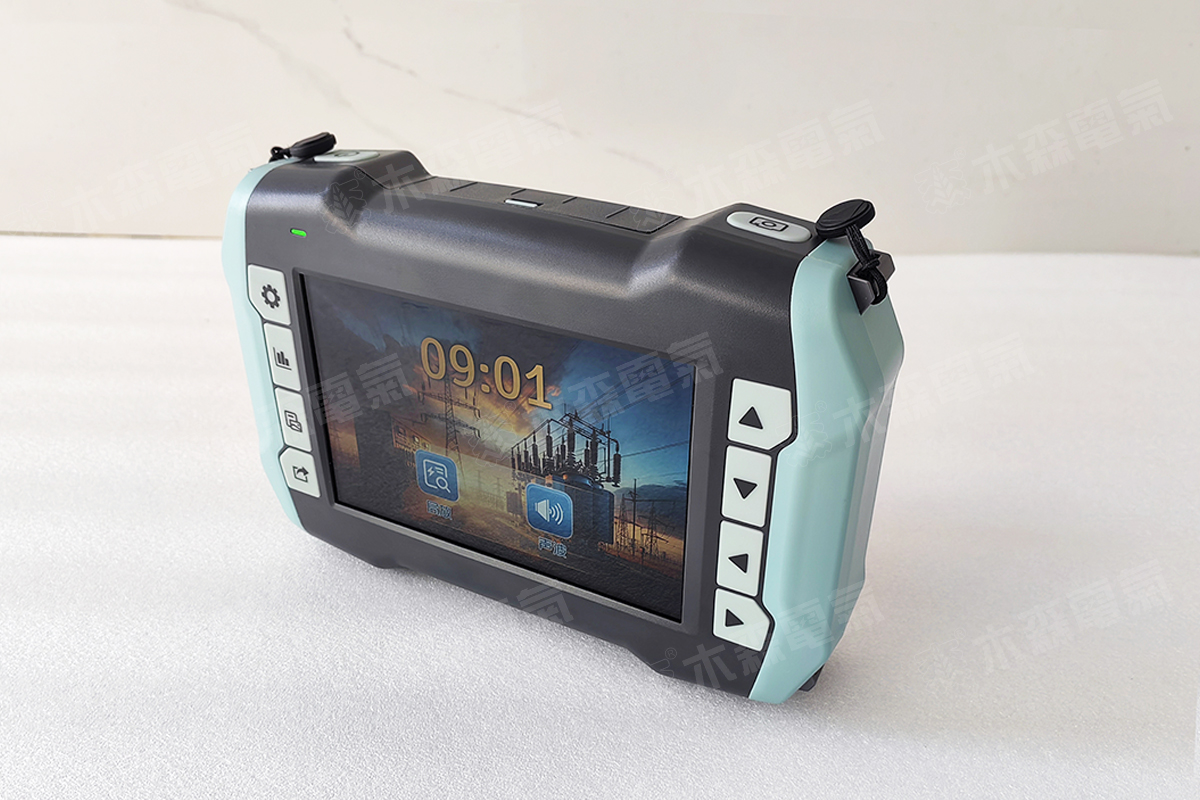

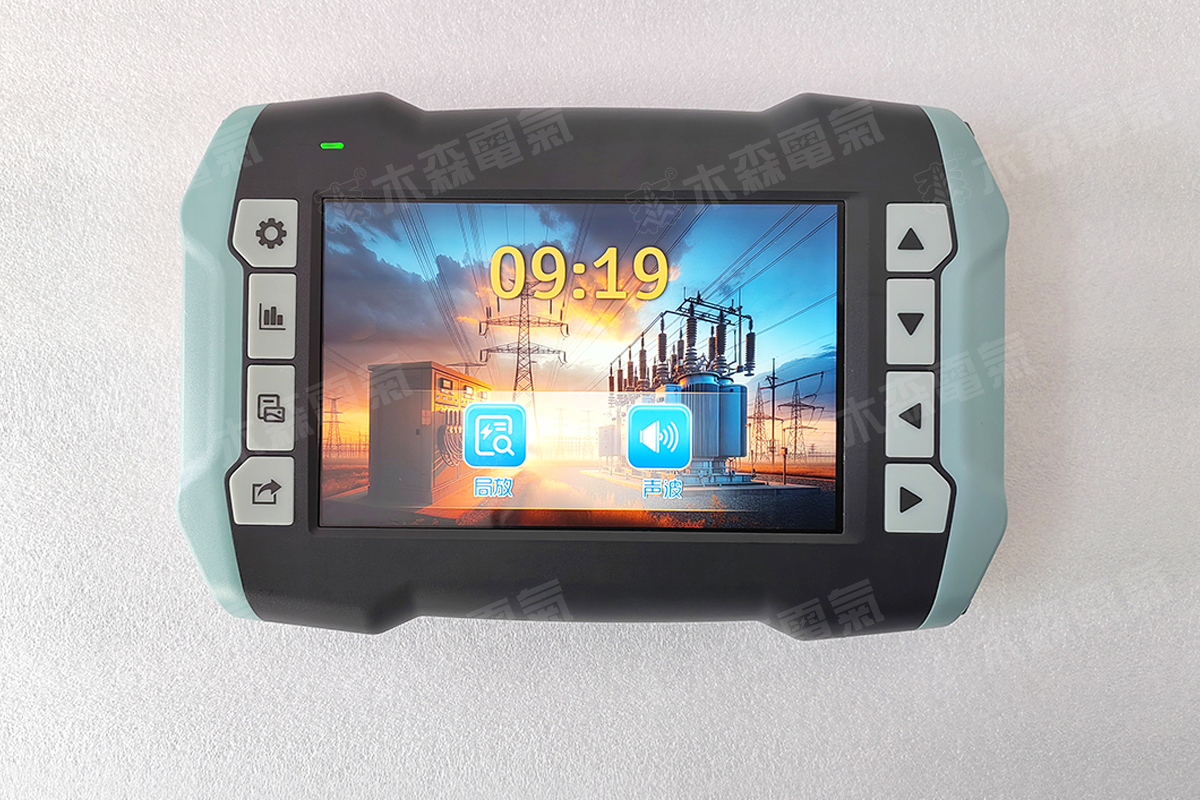

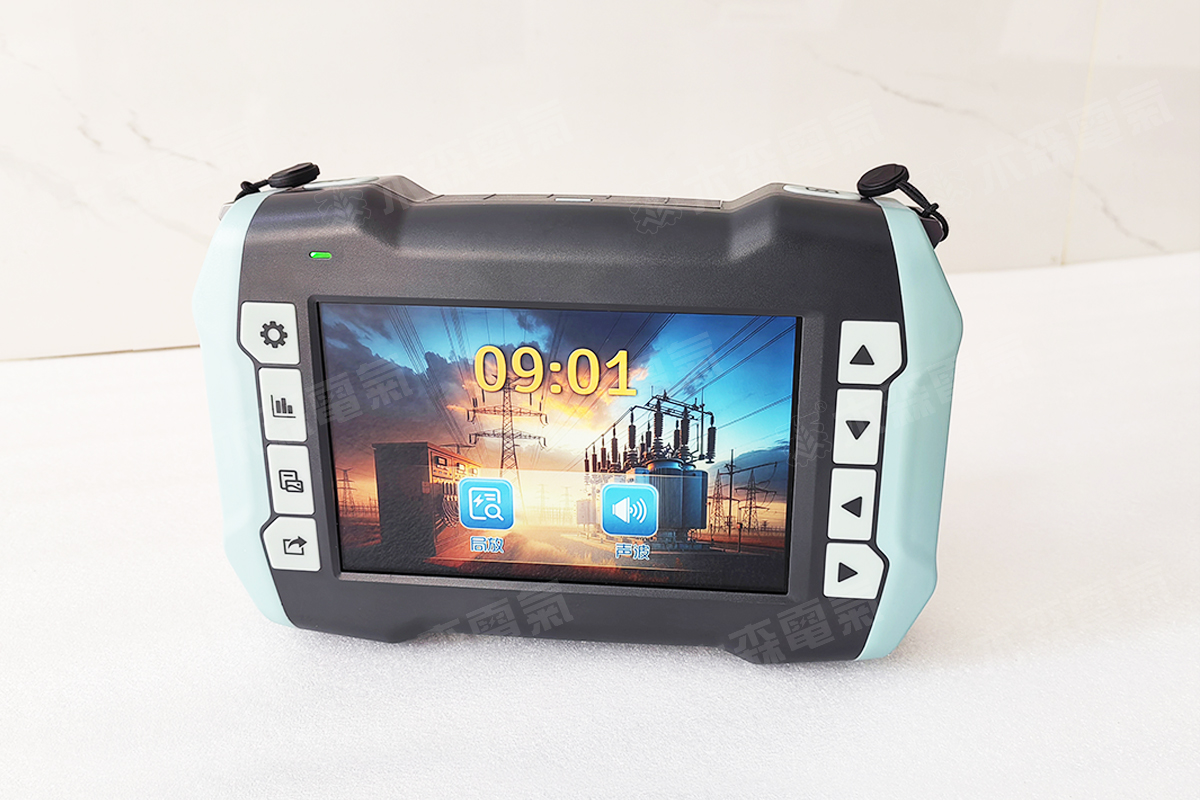

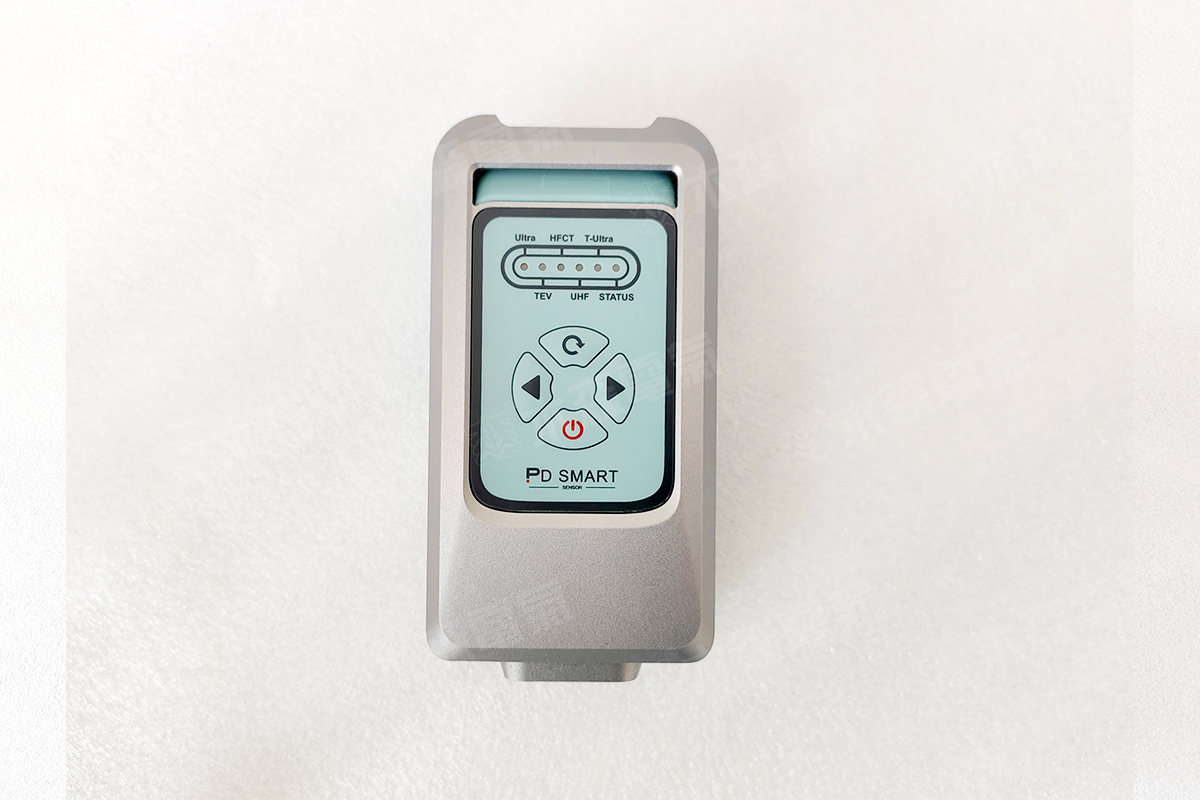

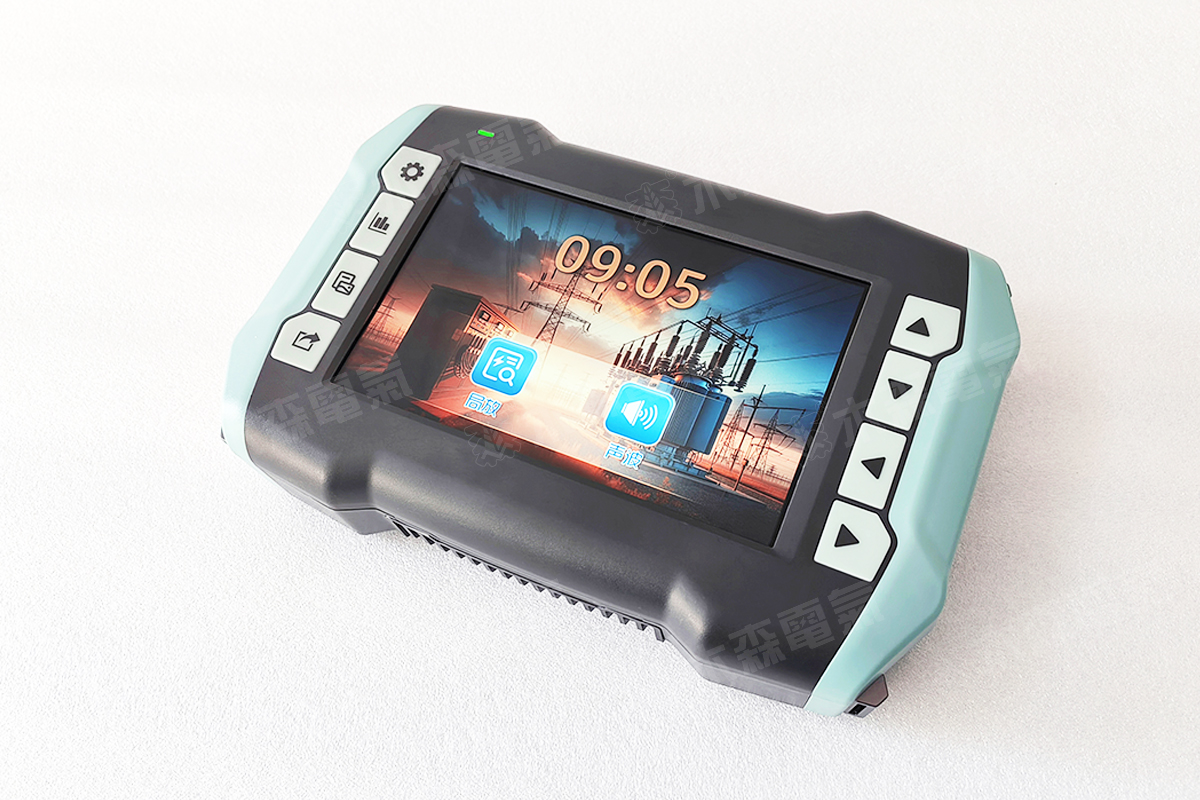

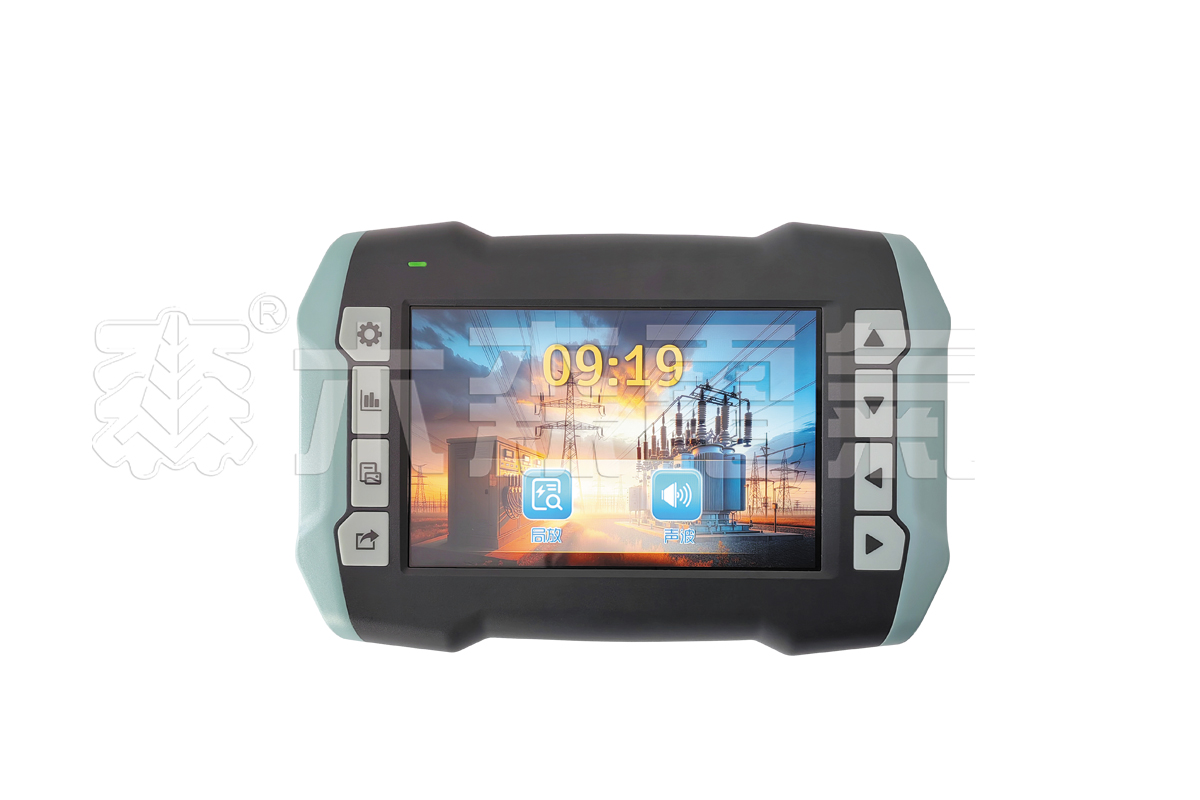

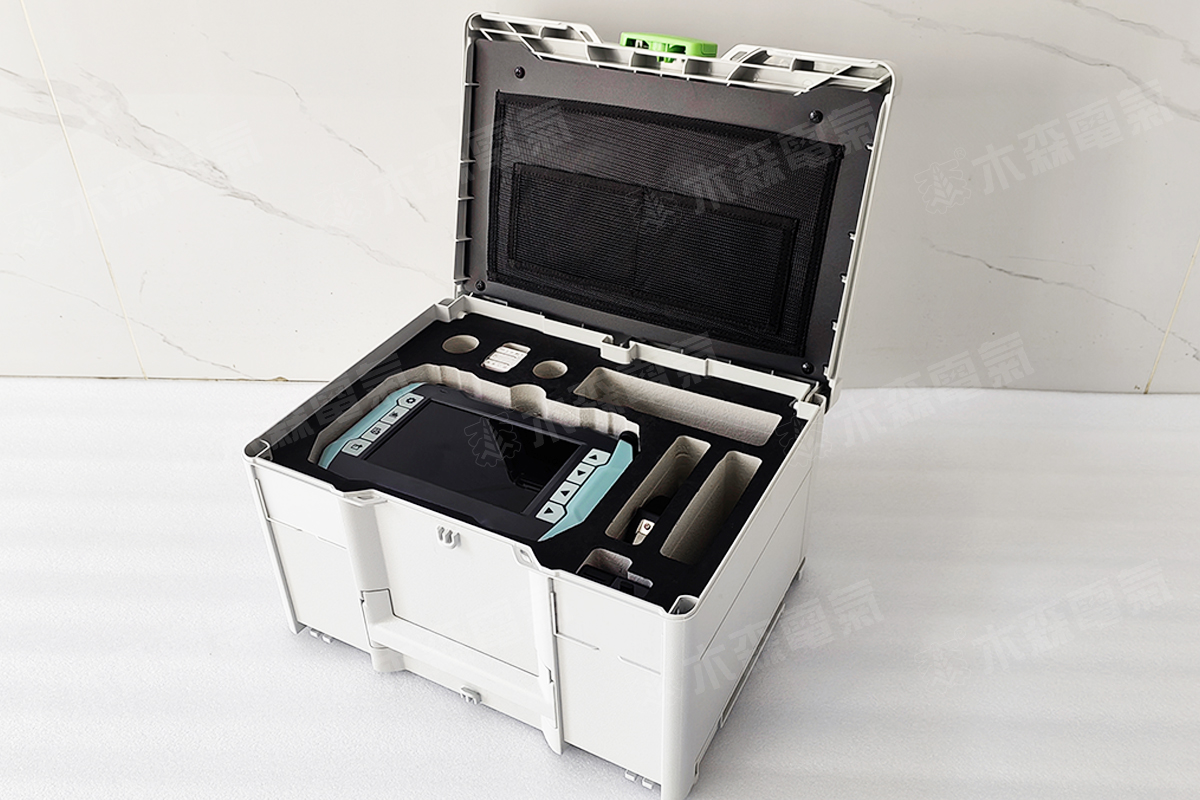

产品图集
